Реле тока РСТ-51 (аналог РТЗ 51)
- Описание
- Характеристики
- Оплата и доставка
Описание
Реле тока c повышенной чувствительностью РСТ-51
Основные достоинства реле РСТ-51 (аналог РТЗ 51)
- Реле применяются вместо реле РТЗ-51, РТЗ-51.01 и др., при этом мощность, потребляемая на минимальной уставке диапазона, не более 2 Вт;
-

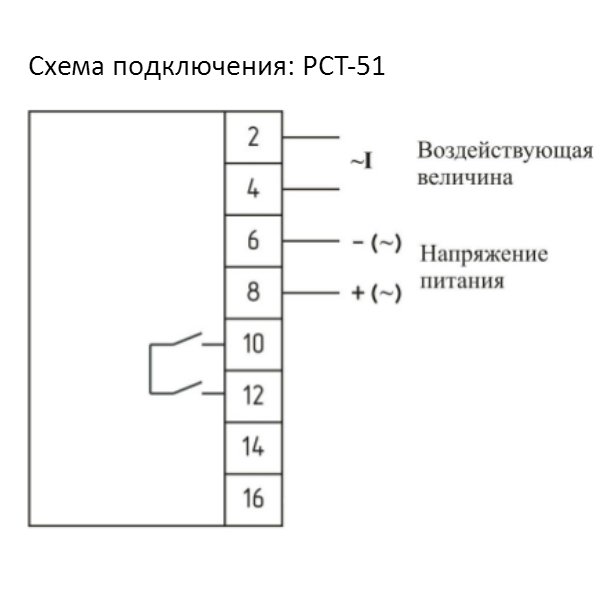

Реле РСТ-51 выполнено в том же корпусе, что и реле РТЗ 51. Схема подключения реле РСТ-51 соответствует схеме подключения реле РТЗ-51;
-
Оперативное питание реле осуществляется от сети постоянного или переменного напряжения;
-
Реле выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока);
-
Настройка реле требует всего одной операции по настройке шкалы уставок.
Условия эксплуатации реле РСТ-51 аналоги РТЗ 51
-
Реле изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 для России и поставок на экспорт в страны с умеренным климатом и исполнения О категории размещения «4» по ГОСТ 15150-69 для поставок на экспорт в страны с тропическим климатом. Реле исполнения О4 отличается от реле исполнения УХЛ4 материалами и покрытиями;
-
Высота над уровнем моря не более 2000 м;
-
Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55°C; нижнее рабочее и предельное значение температуры окружающего воздуха минус 40°C (без выпадения росы и инея);
-
Верхнее значение относительной влажности не более 80% при 25°C для вида климатического исполнения УХЛ4 и не более 98 % при 35°C для вида климатического исполнения О4 (без конденсации влаги);
-
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
-
Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.
Технические данные
Технические характеристики реле РСТ-51 (аналог реле РТЗ 51)
|
№ |
Наименование параметра |
Значение |
|
1 |
Номинальный ток |
0,1 А |
|
2 |
Номинальное напряжение питания: - постоянного тока -переменного тока |
110/220 В 100 В |
|
3 |
Рабочее напряжение питания: - постоянного тока -переменного тока |
88...242 В 80...170 В |
|
4 |
Номинальная частота |
50 Гц |
|
5 |
Диапазон уставок по току срабатывания |
0,02 — 0,144 А |
|
6 |
Дискретность изменения уставок по току срабатывания |
0,004 А |
|
7 |
Основная погрешность тока срабатывания, не более |
±10 % |
|
8 |
Дополнительная погрешность тока срабатывания, не более: - при изменении температуры окружающего воздуха в пределах от минус 40 °C до плюс 55 °C относительно тока срабатывания, измеренного при температуре 20±5 °C; - при изменении частоты от номинального на ±3 Гц относительно тока, измеренного при номинальной частоте; |
±10 %
±5 % |
|
9 |
Время срабатывания реле при двухкратном токе срабатывания, не более |
0,06 с |
|
10 |
Реле длительно выдерживает без повреждения: - в цепи питания - в цепи тока |
1,15 Uном 1,1 Uном |
|
11 |
Реле выдерживает в течение 1 с ток |
60 А |
|
12 |
Количество и вид контактов выходной цепи |
1«з» |
|
13 |
Контакт реле способен коммутировать электрические цепи напряжением от 24 до 250 В и токе до 2,5 А мощностью - в цепи постоянного тока с постоянной времени не более 0,02 с - в цепи переменного тока с коэффициентом мощности не менее 0,4 |
30 Вт 250 ВА |
|
14 |
Механическая износостойкость реле, циклы, не менее |
100 000 |
|
15 |
Коммутационная износостойкость, циклы, не менее |
12500 |
|
16 |
Контакт реле способен коммутрировать цепи напряжением от 24 до 250 В и токе до 2,5 А при количестве циклов не более 200 мощностью |
50 Вт |
|
17 |
Мощность, потребляемая входной цепью реле на минимальной уставке, не более |
0,01 ВА |
|
18 |
Мощность, потребляемая цепью питания реле при нормальном напряжении, не более - на переменном токе - на постоянном токе |
2,0 ВА 2,0 Вт |
|
19 |
Кратность увеличения тока срабатывания реле, не менее - на частоте 150 Гц - на частоте 400 Гц |
4 15 |
|
20 |

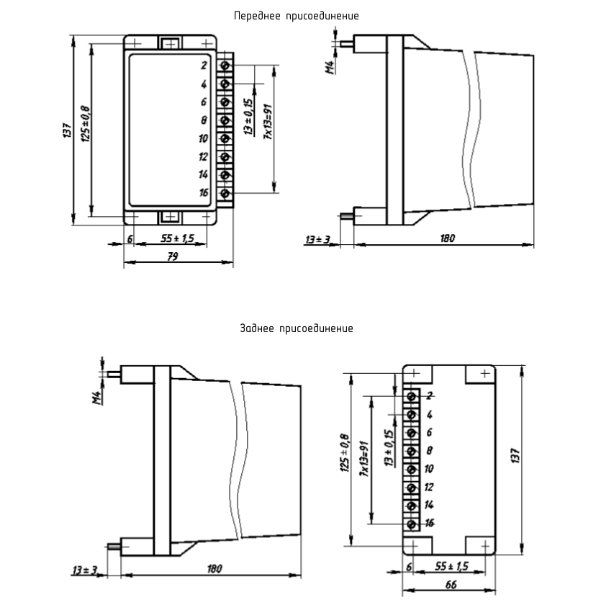

Габариты |
79 х 180 х 137 мм |
|
21 |
Масса, не более |
1,5 кг |
