Вводные панели ЩО-70
В наличии
- Описание
- Характеристики
- Оплата и доставка
Устройство является структурной единицей распределительного щита, позволяющего принимать, распределять электроэнергию, защищать электроустановки и оборудование от повышенных нагрузок и короткого замыкания.
Эксплуатация изделий допускается в сетях с:
- глухо-заземленной или изолированной нейтралью;
- напряжением 380/220 В трехфазного переменного тока;
- частотой 50 Гц.
Установки изготавливают по нормам отраслевых стандартов стандартных и нестандартных размеров ‒ по требованию заказчика. Предназначены для использования в электротехнических помещениях с температурой окружающей среды от -45 до +40⁰C.
Купить вводные панели ЩО, получить информацию о ценах, наличии товара на складе, сроках изготовления и условиях оплаты можно через заявку на сайте.
Конструкция и ошиновка вводных панелей ЩО 70

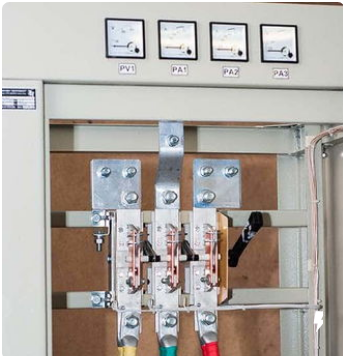

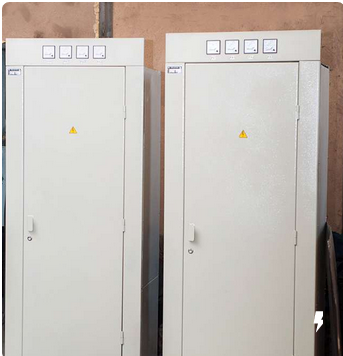

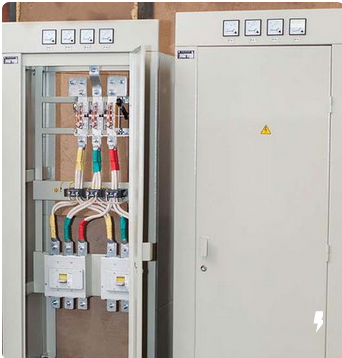

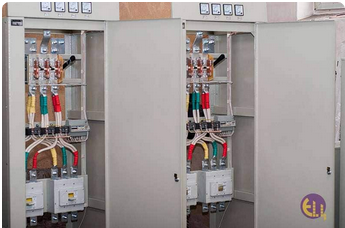

Установка представляет собой стальной ящик с запирающейся на замок дверцей. На верху шкафа устанавливают сборные шины, внизу ‒ нулевые. Внутри расположена коммутационная и защитная аппаратура, которая содержит:
- трансформаторы тока;

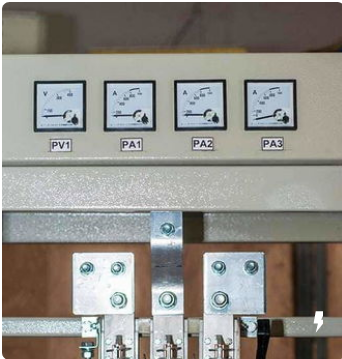

- измерительные приборы.
Включение осуществляют с помощью рубильников (600 и 1000 А с предохранителем или без него соответственно) или автоматических выключателей. Между автовыключателями и шинопроводом находятся однополюсные разъединители. Там же размещают трансформаторы. Устройство можно доукомплектовать щитком учета со счетчиком активной или реактивной энергии.
Характеристика
- Электродинамическая стойкость шин: 30 кА.
- Климатическое исполнение: УХЛ3.
- Степень защиты по ГОСТ 14254-96: IP20.
Поверхность изделий осматривают на наличие ржавчины, вмятин, соответствие рабочим чертежам. Приборы испытывают на прочность, взрывоопасность, защищенность конструкции. Продукция сертифицирована, проверена на качественные характеристики.
| Тип панели | Схема | Обозначение | Наименование | Цена |
|---|---|---|---|---|
| ЩО 70-1-30У3 |
|
PA QF QS TA |
Амперметр 400/5А Выключатель автоматический 400А Разъединитель 400А Трансформатор тока 400/5А |
Запросить цену |
| ЩО 70-1-31У3 |
|
PA1…PA3 PV QS TA1… TA3 |
Амперметр 1000/5А Вольтметр 500ВА Выключатель автоматический 1000А Разъединитель 1000А Трансформатор тока 1000/5А |
Запросить цену |
| ЩО 70-1-32У3 |
|
FU1…FU3 PA1…PA3 PV QS TA1… TA3 |
Предохранитель 600А Амперметр 600/5А Вольтметр 500ВА Разъединитель 600А Трансформатор тока 600/5А |
Запросить цену |
| ЩО 70-1-33У3 |
|
PA1…PA3 PU QS TA1…TA3 |
Предохранитель 600А Амперметр 1000/5А Вольтметр 500ВА Разъединитель 1000А Трансформатор тока 1000/5А |
Запросить цену |
| ЩО 70-1-34У3 |
|
PA1…PA3 PV QS QF TA1… TA3 |
Амперметр 1000/5А Вольтметр 500ВА Выключатель автоматический 1000А Разъединитель 1000А Трансформатор тока 1000/5А Трансформатор тока 600/5А |
Запросить цену |
| ЩО 70-1-35У3 |
|
PA1…PA3 PV QS QF TA1… TA3 TA4 |
Амперметр 1000/5А Вольтметр 500ВА Выключатель автоматический 1000А Разъединитель 1000А Трансформатор тока 1000/5А Трансформатор тока 600/5А |
Запросить цену |
|
ЩО 70-1-36У3 ЩО 70-2-36У3 |
|
PA1…PA3 PV QS QF TA1… TA3 |
Амперметр 1500/5А Вольтметр 500ВА Разъединитель 1600А Трансформатор тока 1500/5А |
Запросить цену |
|
ЩО 70-1-37У3 ЩО 70-2-37У3 |
|
PA1…PA3 PV QS QF TA1… TA3 |
Амперметр 1500/5А Вольтметр 500ВА Разъединитель 1600А Трансформатор тока 1500/5А |
Запросить цену |
|
ЩО 70-1-38У3 ЩО 70-2-38У3 |
|
PA1…PA3 PV QF QS TA1… TA3 TA4 |
Амперметр 100/5А Вольтметр 500ВА Выключатель автоматический 1600А Разъединитель 2000А Трансформатор тока 1500/5А Трансформатор тока 800/5А |
Запросить цену |
|
ЩО 70-1-39У3 ЩО 70-2-39У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 100/5А Вольтметр 500ВА Выключатель автоматический 1600А Разъединитель 1600А Трансформатор тока 1500/5А Трансформатор тока 800/5А |
Запросить цену |
|
ЩО 70-1-40У3 ЩО 70-2-40У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 1500/5А Вольтметр 500ВА Выключатель автоматический 2000А Разъединитель 2000А Трансформатор тока 200/5А |
Запросить цену |
|
ЩО 70-1-41У3 ЩО 70-2-41У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 1500/5А Вольтметр 500ВА Выключатель автоматический 2000А Разъединитель 2000А Трансформатор тока 2000/5А Трансформатор тока 1000/5А |
Запросить цену |
|
ЩО 70-1-42У3 ЩО 70-2-42У3 |
|
PA1…PA3 PV QF QS TA1…TA3 |
Амперметр 1000/5А Вольтметр 500ВА Выключатель автоматический 1000А Трансформатор тока 1000/5А |
Запросить цену |
|
ЩО 70-1-43У3 ЩО 70-2-43У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 100/5А Вольтметр 500ВА Разъединитель 1600А Выключатель автоматический 1000А Трансформатор тока 1000/5А Трансформатор тока 600/5А |
Запросить цену |
|
ЩО 70-1-44У3 ЩО 70-2-44У3 |
|
PA1…PA3 PV QF QS TA1…TA3 |
Амперметр 1500/5А Вольтметр 500ВА Разъединитель 2000А Выключатель автоматический 1600А Трансформатор тока 1500/5А |
Запросить цену |
|
ЩО 70-1-45У3 ЩО 70-2-45У3 |
|
PA1…PA3 PV QF QS TA1…TA3 |
Амперметр 600/5А Вольтметр 500ВА Выключатель автоматический 1600А Трансформатор тока 1500/5А |
Запросить цену |
|
ЩО 70-1-46У3 ЩО 70-2-46У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 1500/5А Вольтметр 500ВА Разъединитель 2000А Выключатель автоматический 1600А Трансформатор тока 800/5А Трансформатор тока 1500/5А |
Запросить цену |
|
ЩО 70-1-47У3 ЩО 70-2-47У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 1500/5А Вольтметр 500ВА Выключатель автоматический 1600А Трансформатор тока 800/5А Трансформатор тока 1500/5А |
Запросить цену |
|
ЩО 70-1-48У3 ЩО 70-2-48У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 2000/5А Вольтметр 500ВА Выключатель автоматический 2000А Трансформатор тока 2000/5А |
Запросить цену |
|
ЩО 70-1-49У3 ЩО 70-2-49У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 2000/5А Вольтметр 500ВА Выключатель автоматический 2000А Трансформатор тока 2000/5А Трансформатор тока 1000/5А |
Запросить цену |
|
ЩО 70-1-50У3 ЩО 70-2-50У3 |
|
PA1…PA3 PV QF QS TA1…TA3 |
Амперметр 500/5А Вольтметр 500ВА Разъединитель 600А Выключатель автоматический 600А Трансформатор тока 600/5А |
Запросить цену |
|
ЩО 70-1-51У3 ЩО 70-2-51У3 |
|
PA1…PA3 PV QF QS TA1…TA3 TA4 |
Амперметр 500/5А Вольтметр 500ВА Разъединитель 600А Выключатель автоматический 600А Трансформатор тока 600/5А Трансформатор тока 300/5А |
Запросить цену |
| ЩО 70-1-60У3 |
|
PA1…PA3 PV QF QS TA1…TA3 |
Амперметр 500/5А Вольтметр 500ВА Разъединитель 600А Выключатель автоматический 630А Трансформатор тока 600/5А |
Запросить цену |
|
ЩО 70-1-61У3 ЩО 70-2-61У3 |
|
PA1-PA3 PU QF QS TA1-TA4 |
Амперметр 500/5А Вольтметр 500ВА Разъединитель 600А Выключатель автоматический 630А Трансформатор тока 600/5А Трансформатор тока 300/5А |
Запросить цену |
|
ЩО 70-1-62У3 ЩО 70-2-62У3 |
|
PA1-PA3 PU QF QS TA1-TA3 |
Амперметры 1000/5А Вольтметр 500В Автомат. выключатель 1000А Разъединитель 1000А Трансформаторы тока 1000/5А |
Запросить цену |
|
ЩО 70-1-63У3 ЩО 70-2-63У3 |
|
PA1-PA3 PU QF QS TA1-TA4 |
Амперметры 1000/5А Вольтметр 500В Автомат. выключатель 1000А Разъединитель 1000А Трансформаторы тока 1000/5А |
Запросить цену |
|
ЩО 70-1-64У3 ЩО 70-2-64У3 |
|
PA1-PA3 PU QF QS TA1-TA3 |
Амперметры 1500/5А Вольтметр 500В Автомат. выключатель 1600А Разъединитель 2000А Трансформаторы тока 1500/5А |
Запросить цену |
|
ЩО 70-1-65У3 ЩО 70-2-65У3 |
|
PA1-PA3 PU QF QS TA1-TA3 |
Амперметры 1500/5А Вольтметр 500В Автомат. выключатель 1600А Разъединитель 1600А Трансформаторы тока 1500/5А |
Запросить цену |
|
ЩО 70-1-66У3 ЩО 70-2-66У3 |
|
PA1-PA3 PU QF QS TA1-TA4 |
Амперметры 1500/5А Вольтметр 500В Автомат. выключатель 1600А Разъединитель 2000А Трансформаторы тока 1500/5А |
Запросить цену |
|
ЩО 70-1-67У3 ЩО 70-2-67У3 |
|
PA1-PA3 PU QF QS TA1-TA4 |
Амперметры 1500/5А Вольтметр 500В Автомат. выключатель 1600А Разъединитель 1600А Трансформаторы тока 1500/5А |
Запросить цену |
|
ЩО 70-1-68У3 ЩО 70-2-68У3 |
|
PA1-PA3 PU QF QS TA1-TA3 |
Амперметры 2000/5А Вольтметр 500В Автомат. выключатель 2000А Разъединитель 2000А Трансформаторы тока 2000/5А |
Запросить цену |
|
ЩО 70-1-69У3 ЩО 70-2-69У3 |
|
PA1-PA3 PU QF QS TA1-TA4 |
Амперметры 2000/5А Вольтметр 500В Автомат. выключатель 2000А Разъединитель 2000А Трансформаторы тока 2000/5А |
Запросить цену |
