Вводно-линейные панели ЩО-70

рибор сочетает характеристики вводных и линейных панелей. Оборудование применяют с шинными и кабельными вводами.

Вводно-линейная панель – часть распределительного щита. Последний принимает электрическую энергию от электростанций или генераторов и распределяет ее между потребителями. Другие функции – защита сети от перегрузок, перегрузок по току.

Прибор устанавливают на промышленных, административных, общественных объектах.

Его рабочие характеристики:

• номинальное напряжение – 380/220В;
• нейтраль – глухо заземленная;
• переменный ток – трехфазный с частотой 50 Гц.

Панели ЩО-70 составляют из аппаратуры ввода, распределения электроэнергии, устройства для измерения электроэнергии. Ввод устройства оборудован рубильниками с предохранителями и без них на 600 А и 1000А соответственно. Отходящие линии снабжены переключателями с предохранителями на 100 / 250 / 400А.

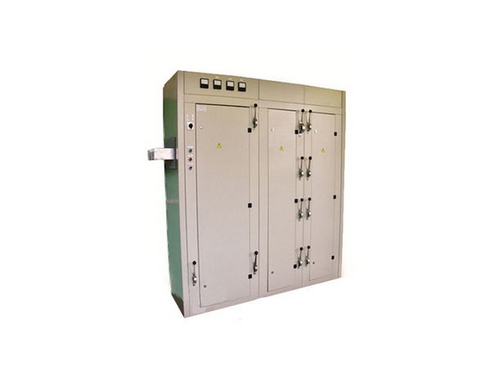

Оборудование имеет вид металлического шкафа с дверцами для одностороннего обслуживания. Климатическое исполнение – У3. Панели устанавливают в крытых помещениях с естественной циркуляцией воздуха. В воздухе не допускается содержания: взрывоопасных веществ, высокоагрессивных газов, проводящей ток пыли, водяного пара. Допустимый диапазон температур – –45…+40 С°.

Тип панели	Схема	Обозначение	Наименование
ЩО 70-1-84У3		FU1…FU3 FU4…FU12 PA1…PA3 PA4…PA6 PV QS2…QS4 TA1…TA3 TA4…TA6	Предохранитель 600А Предохранитель 250А Амперметр 600/5А Амперметр 200/5А Вольтметр 500 Разъединитель 600А Разъединитель 600А Трансформатор тока 600/5А Трансформатор тока 200/5А
ЩО 70-1-86У3		FU1…FU6 PA1…PA6 PV1, PV2 QS1…QS3 TA1…TA6	Предохранитель 600А Амперметр 600/5А Вольтметр 500ВА Разъединитель 600А Трансформатор тока 600/5А
ЩО 70-1-87У3		FU1…FU6 PA1…PA6 PV1, PV2 QS1…QS3 TA1…TA6	Предохранитель 600А Амперметр 600/5А Вольтметр 500ВА Разъединитель 600А Трансформатор тока 600/5А
