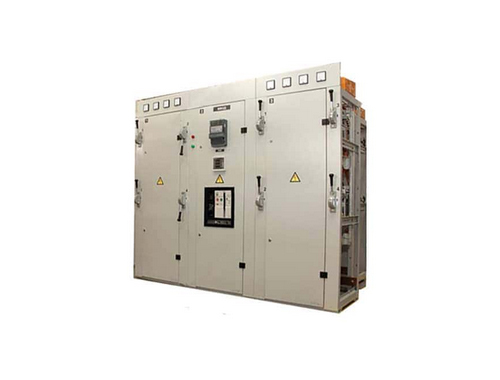

Секционные панели ЩО-70

Применение распределительных панелей серии ЩО-70

Распределительные щиты серии ЩО-70 используют при комплектации щитов распределительных механизмов. Устройство служит для контроля энергии и защиты от перегрузки в электропомещениях: промышленных, административных, городских зданиях и объектах.

Ячейки изготавливаются прислонного типа одностороннего обслуживания, с глубиной до 600-800 мм. На них есть автоматические выключатели, рубильники, предохранители.

Распределительные щиты ЩО-70 применяют на подстанциях с двумя трансформаторами. Это металлический шкаф с защитными, измерительными и контрольными элементами, размещенными на лицевой стороны ячейки.

Особенности производства

Секционные панели могут изготавливаться на:

• Рубильниках. Подходит для силы тока 250...25000 А. Контролируется рычагом привода, который находится на передней стороне, либо при помощи изоляционной управляющей штанги.
• Автоматических выключателях (АВМ) с электроприводом. Подходит для тока 630-2500 ампер.
• Автовыключателях с моторным приводом. Устройство рассчитано на ток от 250 до 4000 А.

При изготовлении панелей на автоматических выключателях обязательно устанавливают разъединители на концах. Они обеспечивают безопасное выполнение ремонтных работ.

Технические характеристики

• Электродинамическая стойкость: 30 kA
• Климатическое исполнение: УЗ
• Ширина: 800 мм
• Температура: -40...+40°С
• Высота над уровнем моря: не более 1000 м
• Влажность: не более 80% при температуре +20°С
• Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров

Тип панели	Схема	Обозначение	Наименование
ЩО 70-1-70У3		QS	Разъединитель 600А
ЩО 70-1-71У3		QS	Разъединитель 1000А
ЩО 70-1-72У3		QF QS1, QS2	Разъединитель 1000А Выключатель автоматический 1000А
ЩО 70-1-73У3		QF QS1, QS2	Разъединитель 2000А Выключатель автоматический 1600А
ЩО 70-1-74У3		QF QS1, QS2	Разъединитель 1600А Выключатель автоматический 1600А
ЩО 70-1-75У3		QF QS1, QS2	Разъединитель 600А Выключатель автоматический 630А
ЩО 70-1-76У3		QF QS1, QS2	Автомат. выключатель 1000А Разъединители 1000А
ЩО 70-1-77У3		QF QS1, QS2	Автомат. выключатель 1600А Разъединители 2000А
ЩО 70-1-78У3		QF QS1, QS2	Автомат. выключатель 1600А Разъединители 1600А
